無人機干擾儀 (型號：ZLT-6000BW)
設備特點：
1,、一體式設計,、體積小重量輕，便于隨身攜帶,。主機重量（含瞄準鏡）：（5200±100）g,，主機重量（不含瞄準鏡）：（4300±100）g，充電器重量：450g±50g,。有專門槍帶設計,。
2、天線內置,，外部無裸露天線,，使用以色列專用高增益天線,，在包裹狀態下也可發揮同等效果。同時避免天線外露造成的天線損壞或特點環境下效果減弱（如在小雨中裸露天線會因濺水導致干擾沒有效果）,。
3,、電池可連續工作35分鐘以上，可跟換電池設計（標配兩塊電池）,?？芍苯舆B接電源長時間時間。
4,、擁有多波段電磁發射,，可管制不同國家生產的多種類無人機。支持2.4G與5.8G兩種模式飛機,，支持兩臺飛機可同時返航或迫降,。
5、輻射低于國家防護標準,。
6,、有電量及電壓顯示功能，可實時監控電池電量情況,。
設計特點

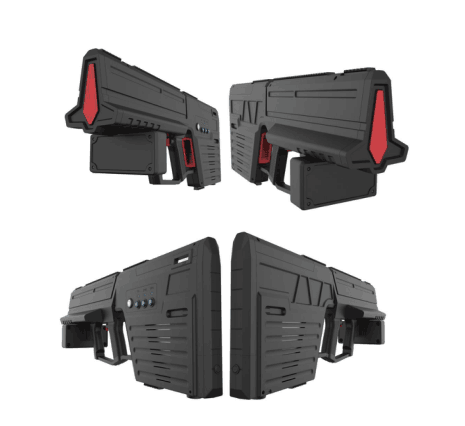

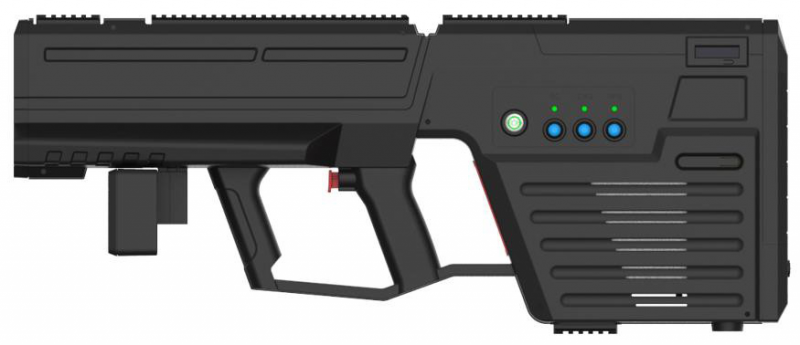

一,、 前衛的外觀設計
無人機干擾儀為新型攻擊防衛需求所產生的新世代防衛工具，在外觀設計表現上,，能夠呈現一種新的未來科技的視覺感受,，如同科幻電影中所會出現的未來武器的視覺沖擊感。
為縮減槍體體積,，設計初期以一體式步槍做設計配置參考,，并配合干擾儀內部發射天線的特性，設計出獨特的三菱造型槍體,，塑造有別于現有槍型武器的未來科技感,。
二、 符合東方人體工學的操作
槍體與槍托以及槍機與握把的設計,，經過反復的模型尺寸調整,，除為符合內部電子與機構功能考慮外，更重視能更符合東方人體型的活動與操作需求,。
三,、 利用工業設計思考引導外觀與量產程序
本案所開發之無人機干擾儀，除重視外觀的獨特性與符合東方人體的操作性外,，于設計初期即以工業設計特有的視覺導引工作程序,，以視覺溝通的方始，逐步導引規格建立，產品組立方式建立,，產品組裝程序建置…等產品生產可靠性與穩定性的程序建立,。利用工業設計的設計程序引導外觀與量產思考同時進行。
四,、 模塊化更換特性
本干擾儀在設計上考慮產品的多樣功能性與衍生性,，各部件以模塊化的方式設計，以利更換不同的模塊部件,，達到不同的功能需求,。標準皮卡導軌，可后期根據需要配置瞄準鏡及其他無人機專用頻段干擾模塊,。
設備組成及原理：
手持式設備通過對無人機的上行飛控信道和衛星定位信道進行阻塞式干擾,，從而使其失去飛控指令和衛星定位信息,，使之無法正常飛行,，根據無人機的設計不同會產生返航,、降落以及墜落的管制效果。
無人機干擾槍 ZLT-6000BW
|
系統規格 |
|||
|
參數 |
規格 |
單位 |
備注 |
|
機構參數 |
|||
|
主機尺寸 |
775x164x417 |
mm |
長 x 寬 x 高 |
|
主機重量 |
4.4 |
Kg |
含電池 |
|
主機材料結構 |
復合強化塑料 |
|
主機 |
|
電器特性與操作參數 |
|||
|
頻率 |
無線控制信號 2400~2500MHz 無線控制信號 5730~5860MHz 衛星信號 1560~1627MHz |
MHz |
衛星信號涵蓋北斗衛星 及俄羅斯衛星頻段. |
|
輸出功率 |
無線控制信號 2400~2500MHz : 43dBm 無線控制信號 5730~5860MHz : 32dBm 衛星信號 1560~1627MHz : 45dBm |
dBm |
|
|
天線 |
高增益指向性 |
3 個 |
|
|
天線增益 |
無線控制信號 2400~2500MHz : 16dBi 無線控制信號 5730~5860MHz : 12dBi 衛星信號 1560~1627MHz : 9dBi |
dBi |
|
|
輻射功率 |
無線控制信號 2400~2500MHz : 995.27W 無線控制信號 5730~5860MHz : 15.85W 衛星信號 1560~1627MHz :158.87W |
W |
EIRP |
|
充電電池 |
鋰分子 25.9V/6800mAh |
V/mAh |
獨立可抽換. |
|
電量顯示器 |
可選擇顯示電量百分比或電壓數值 |
|
電量顯示 20%時需充 電. |
|
充電器 |
29V/2A |
|
充電時間約 3 小時 |
|
主機外接電源接口 |
金屬 3pin 接頭 |
|
可外接高容量直流電源 |
|
主機電源開關 |
帶電源燈號獨立開關 |
1 個 |
|
|
頻段開關&LED 燈 |
各頻段獨立開關及 LED 燈號顯示 |
3 個 |
|
|
觸發開關 |
無段按鍵式觸發開關 |
1 個 |
觸發時與震動馬達啟動 |
|
主機使用時間 |
可支持連續發射 35 分鐘 |
|
|
|
操作溫度范圍 |
-25 ~ 55 ℃ |
℃ |
|
|
操作濕度范圍 |
99% |
% |
|
|
儲存溫度范圍 |
-35 ~ 60 ℃ |
℃ |
|
|
干擾范圍 |
1000 ~ 1300 以上 |
米 |
|
無人機干擾儀 (型號：ZLT-6000BW)的應用領域
一是國內禁飛區域的防護,，如：政治敏感區、軍事管理區,、核工業設施,、機場、監獄,、邊防等區域,。
二是防止信息泄漏的現場，如：重大安?；顒蝇F(xiàn)場,、重大刑事案件現場,、城管執法現場,、政要隨行保護、大型演出的彩排,、考挖掘現場,、大型群體事件現場。
三是打擊利用無人機作為違法活動載體的案件,，如：進行恐怖襲擊,、販運走私毒品、違法物品或信息傳遞,。
備注：
干擾返航模式：開啟總電源及 2.4G & 5G 頻率開關,。
干擾迫降模式：開啟總電源及 2.4G & 5G& GPS 頻率開關
